交互视觉具佳的数据可视化地图制作指南

2025-6-27    涛涛 设计管理与成长

本文是 B 端设计师必看的数据可视化地图制作指南，介绍了 GIS 地图在数据可视化大屏中的重要应用，因其能直观表达数据空间关系，被广泛用于政务、商业等场景。文中提出数据地图需满足功能强大、数据准确、效果震撼的要求，还阐述了选择数据地图的方法，包括确定数据与地理位置相关性、地域范围及与其他元素整合方式，同时分享了通过百度地图等第三方平台获取地图及利用 3D Map Generator 插件制作 3D 地图的方法，最后推荐了 Mapbox、Snazzy Maps 等国内外地图平台。

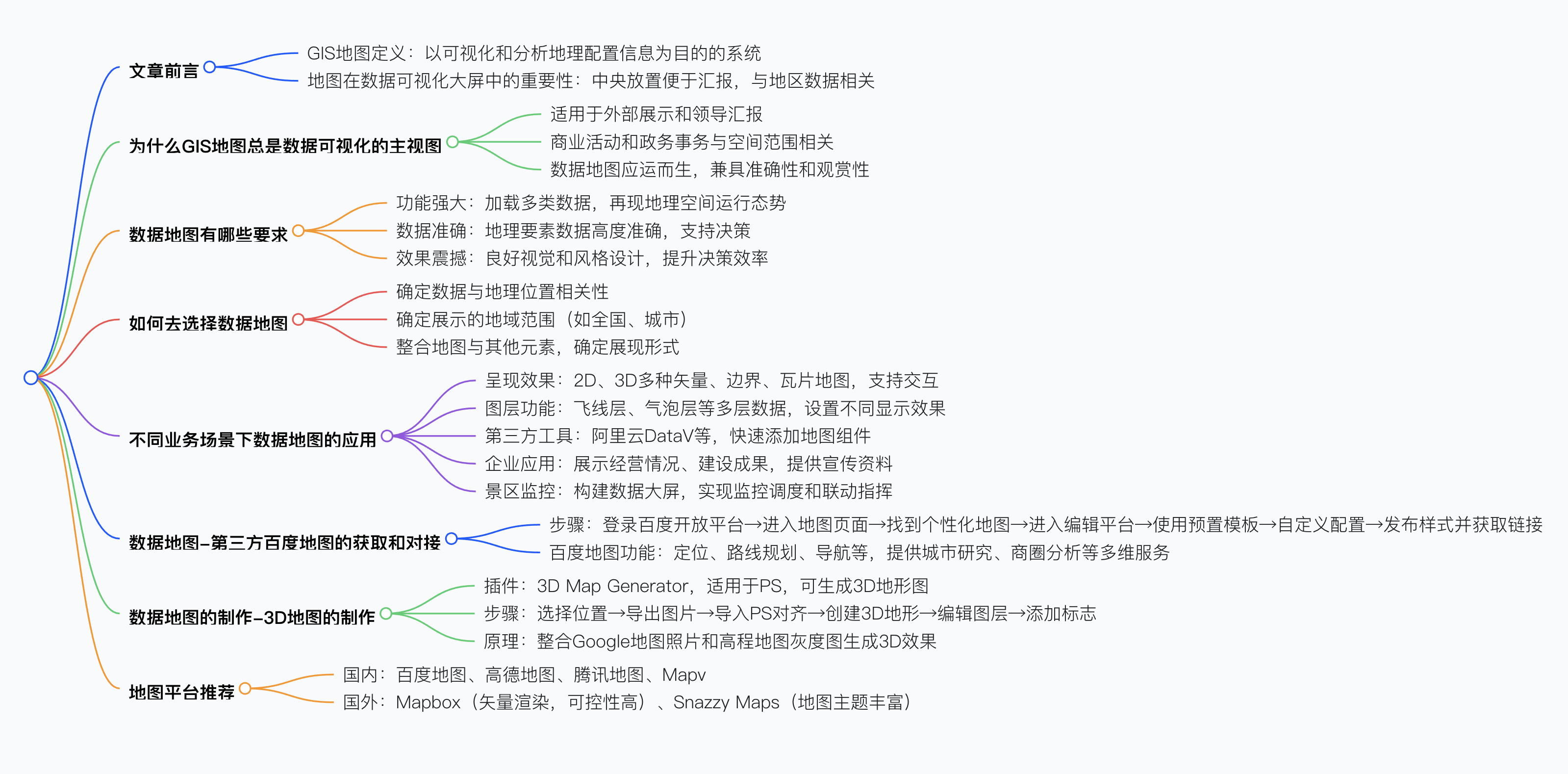

思维导图




内容提炼

一、GIS 地图与数据可视化概述

  • GIS 地图定义：地理信息系统（GIS）是以可视化和分析地理配置信息为目的，用于描述地球及其他地理现象的系统。
  • 在数据可视化中的作用：可视化大屏常将地图置于中央，便于讲解者汇报整体数据，因政务、商业活动多与地区相关，地图成为数据可视化设计的必备元素。随着技术发展，数据地图将数据与地理结合，在准确传达数据的同时更直观、具观赏性。

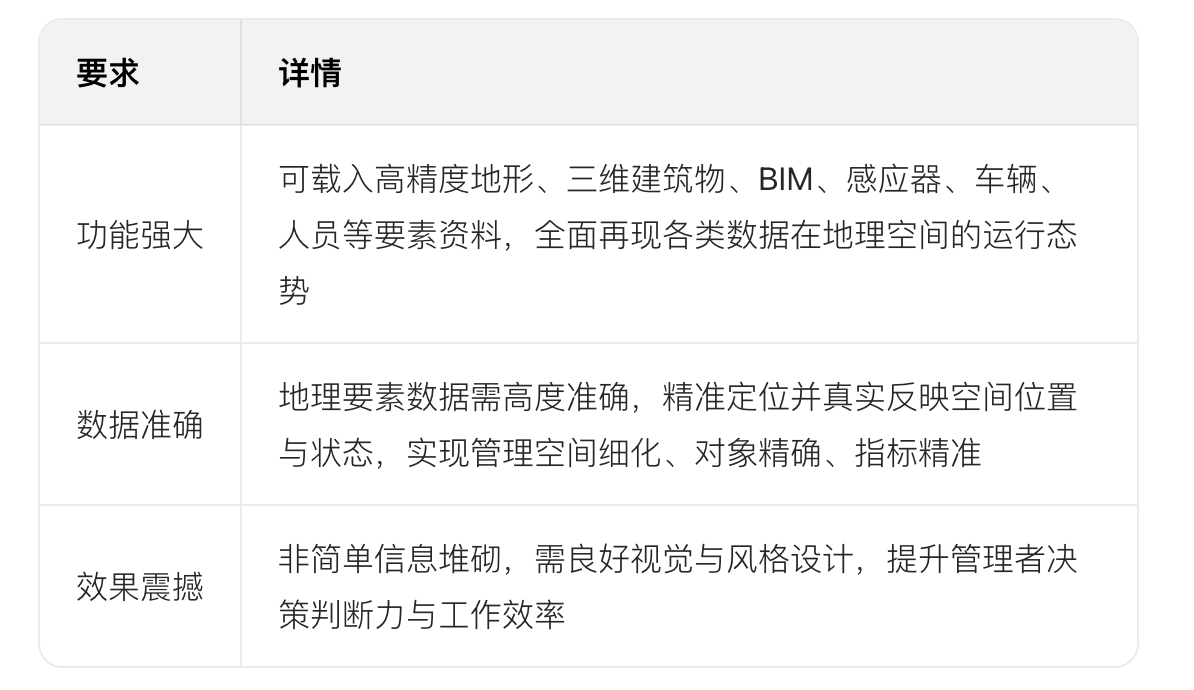

二、数据地图的核心要求


三、数据地图的选择方法

  1. 确定数据与地理相关性：先判断数据是否与地理位置或地理信息相关。
  2. 明确地域范围：如国内销售公司关注全国、大区及各省数据，可用 2D 或 3D 中国地图；聚焦城市某店则需更精准数据。
  3. 整合地图与大屏元素：确定地图在大屏中的展现形式，确保各元素协调统一，影响最终展示效果。

四、不同业务场景下的数据地图应用

  • 技术能力：可制作 2D、3D 矢量、边界、瓦片地图，支持交互、漫游（如点击下钻到区县），可添加飞线层、气泡层、热力层等多层数据并设置不同效果。
  • 工具支持：借助阿里云 DataV、腾讯云图、百度 Sugar BI、袋鼠云 EasyV 等第三方工具，快速添加地图组件、配置数据与显示效果。
  • 企业场景：用矢量图、提示框等展示国内经营情况，宣传大数据平台建设成果，为媒体宣传、企业接待提供资料。
  • 景区管理：构建以 GIS 地图为核心的数据大屏，接入 IOT 设备，实现监控调度、自动报警、联动指挥等功能，集成管理全流程。

五、第三方地图（百度地图）获取与对接步骤

  1. 登录百度开放平台，进入地图页面。
  2. 下拉找到 “个性化地图”，点击查看详情。
  3. 进入个性化地图编辑平台。
  4. 选择预置地图模板（如黛青、曜夜等）。
  5. 自定义配置地图元素（颜色、字体、界线等），左侧有详细配置项。
  6. 配置完成后 “发布样式”，复制链接交付开发。

六、3D 地图制作方法（以 3D Map Generator 插件为例）

  • 插件功能：适用于 PS 的三维地图生成插件，可基于高程地图灰度图生成 3D 地形，支持编辑地形要素、添加纹理贴图等。
  • 制作步骤：
    1. 打开插件，选择 “Find Real Location”，连接 Google Maps 或 OpenStreetMap。
    2. 选择位置，导出卫星图和高程图。
    3. 在 PS 中导入图片并对齐，裁剪多余部分。
    4. 点击 “创建 3D 地形”，等待生成。
    5. 编辑图层，添加描边、指北针、树木等标志，增强图面信息。

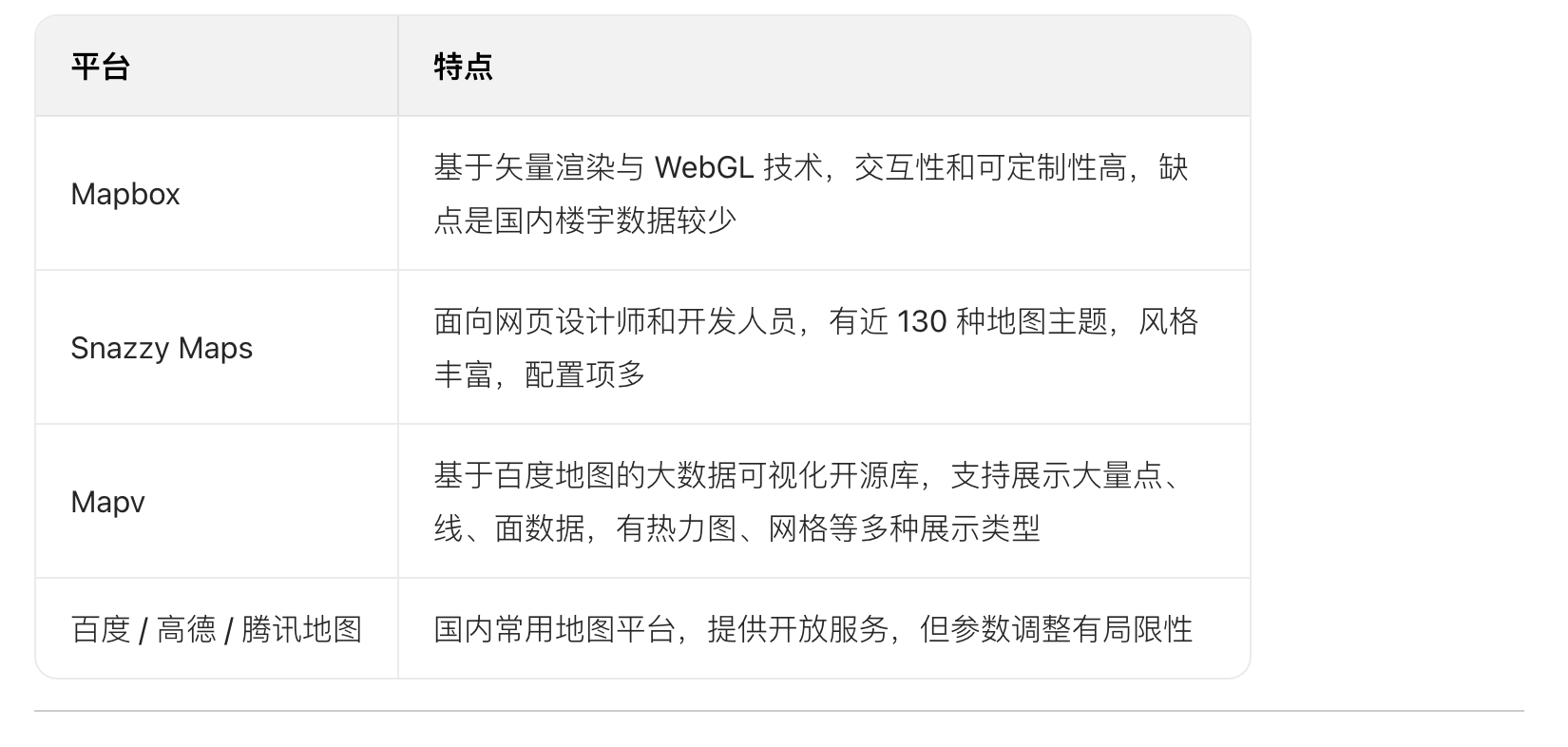

七、地图平台推荐


关键问题

问题 1：为什么 GIS 地图是数据可视化大屏的主视图？

答案：因为可视化大屏多用于外部展示或领导汇报，在大屏中央放置地图，讲解者可直观介绍整体数据情况，便于获取决策信息。且政务事务和商业活动都在一定空间范围内进行，重要数据多与地区直接相关，使用地图能方便获取整体信息，所以 GIS 地图成为数据可视化的主视图。

问题 2：数据地图制作中，百度地图的个性化配置主要包括哪些步骤？

答案：百度地图个性化配置主要步骤为：首先登录百度开放平台进入地图页面，找到个性化地图并进入编辑平台；然后选择预置模板，对地图背景、陆地、水系、建筑物等元素的颜色、字体、界线等进行自定义配置；最后发布样式，获取调用链接交付开发。

问题 3：3D Map Generator 插件制作 3D 地图的核心原理是什么？

答案：3D Map Generator 插件制作 3D 地图的核心原理是将 Google 地图的照片效果和 heightmapper 高程地图的高度灰度图数据，通过 PS 整合为一。高度灰度图用灰度表示高程数据（黑色为最小高度，白色为最大高度），插件基于此准确地理信息生成三维地形，再通过编辑地形要素和添加纹理贴图，形成 3D 可视化效果，理论上只要有相应高度灰度图，就可生成全球任一地方的 3D 地形。
